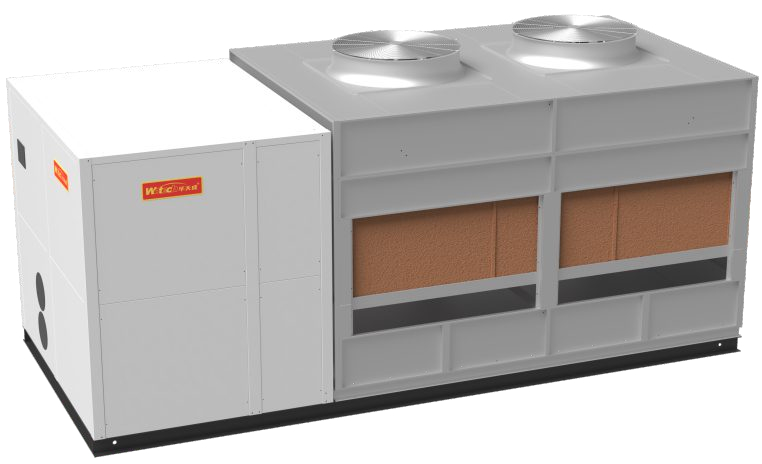

Olievrije Inverter Magnetische Levitatie Separator Geïntegreerde Verdampingskoeling Chiller Unit

Productoverzicht

In de huidige wereld van steeds schaarser wordende energiebronnen, blijft Wotech zich inzetten om continu aan de behoeften van de klant te voldoen. Geleid door een wereldwijde milieuopdracht en een toekomstvisie van het verbeteren van de energie-efficiëntie, hebben we met succes een nieuwe generatie van zeer betrouwbare geïntegreerde verdampingscondenserende magnetische levitatie chillers gelanceerd. Deze prestatie bouwt voort op de nieuwste technologische ontwikkelingen op het gebied van koeling en airconditioning. Dit product integreert talrijke technologische prestaties van Wotech: Hoogrendement verdampingscondensatietechnologie, Hoogrendement magnetische levitatietechnologie, Zelf-adaptieve differentiële druk olievoorziening en efficiëntieverbeteringstechnologie, Verdampingschiller warmteterugwinningstechnologie, Hoogrendement meerfasige olieafscheidingstechnologie, en meer. Het vertegenwoordigt de perfecte culminatie van Wotech's 20 jaar technologische expertise.

Wotech Geïntegreerde Verdampingscondenserende Magnetische Levitatie Chiller is een hoogrendement magnetische levitatie chiller met ingebouwde koelbron en koudwatervermogensmodules. Het integreert traditionele watergekoelde chillers, koeltorens, koelwaterpompen, koudwaterpompen en constantedruk-aanvulwaterapparaten. Klanten hoeven alleen koudwaterleidingen en stroomtoevoer aan te sluiten voor een efficiënte werking. Als een frame-gemonteerd kamersysteem kan het direct conventionele airconditioningkamers vervangen en dient het als een nieuw type koudwatersysteem voor buiteninstallatie. Dit product is breed toepasbaar voor centrale airconditioningprojecten in metro's, hotels, scholen, winkelcentra, ziekenhuizen en andere locaties. Het kan ook worden gebruikt voor proceskoeling in industriële productiesectoren zoals farmaceutica, elektronica en precisie-instrumenten. Met de implementatie van nationale energiebesparings- en emissiereductiebeleid zullen Wotech's geïntegreerde verdampingscondenserende magnetische levitatie chillers steeds meer in de smaak vallen.

Producteigenschappen

Zeer energie-efficiënt

Overstroomde Verdampingskoeling Specifieke Hoogrendement Schroefcompressor: Beschikt over het meest geavanceerde schroefprofielontwerp, hoog

Precisiebewerkingstechnieken bereiken een volumetrische efficiëntie van wel 95%; Maakt gebruik van internationaal gerenommeerde hoogrendement fluorbestendige motoren, diverse

Werkt met maximale efficiëntie onder alle bedrijfsomstandigheden.

Hoogrendement Overstroomde Verdamper: Door gebruik te maken van overstroomde verdampingstechnologie biedt het een hogere thermische efficiëntie in vergelijking met traditionele droge verdampers.

Toename met meer dan drie keer, en de koelenergie-efficiëntie van de unit kan met 14% worden verbeterd.

Hoogrendement Verdampingscondensor:

De condensatiewarmte van het koelmiddel wordt direct afgevoerd naar buitenlucht en water, waardoor een tussenliggende warmte-uitwisselingsfase in het koelwatersysteem overbodig wordt. Dit vermindert de condensatietemperatuur van de unit met ongeveer 4°C in vergelijking met traditionele watergekoelde units, waardoor de koelrendement met 12% wordt verhoogd. Het elimineert ook de noodzaak voor koelwaterpompen, waardoor het stroomverbruik aanzienlijk wordt verminderd.

Het recirculerende watersproeisysteem maakt gebruik van hogesnelheids, verstoppingsbestendige mandtype sproeiers om een continue en uniforme waterverdeling te garanderen. Dit vergemakkelijkt een grondige warmte-uitwisseling tussen water, lucht en koelmiddel, waardoor de optimale warmteoverdrachtprestaties van de condensor worden gegarandeerd.

Door gebruik te maken van lucht-naar-lucht tegenstroom warmte-uitwisselingstechnologie in combinatie met PVC-vulling voor koeling, wordt een zeer efficiënte koelmiddelcondensatie bereikt.

Zelfstandige Koelbron: De compressor is volledig gekoppeld aan de condensorventilator en waterpomp. Tijdens deellastbedrijf lossen de condensorventilator en waterpomp automatisch af of worden ze uitgeschakeld. Dit elimineert effectief het nadeel waarbij de koelwaterpomp en koeltoren op volle belasting blijven werken nadat de compressor afloopt en stopt in watergekoelde systemen, waardoor de operationele efficiëntie van het airconditioningsysteem aanzienlijk wordt verbeterd.

Traploze Energiecontrole: De unit maakt gebruik van fuzzy logic-besturing om de koelbelasting in realtime te bewaken op basis van schommelingen in de koudwatertemperatuur, waardoor een traploze aanpassing van de compressorcapaciteit mogelijk is om dynamische belastingsveranderingen op te vangen. Dit bereikt een hoge deellastefficiëntie met een watertemperatuurregelingsnauwkeurigheid van ±0,5°C.

Uitzonderlijke Kwaliteit

Zeer betrouwbare Compressor: De schroefcompressor heeft minder bewegende delen. Het internationaal gerenommeerde merk bevat een hoogrendement fluorbestendige motor met een geïntegreerde PTC elektronische beschermingsmodule. Uitgerust met Zweedse SKF-rollagers voor de hoofdas, beschikt het over een levensduur van maximaal 100.000 uur. Tot op heden zijn tienduizenden van deze compressoren wereldwijd in bedrijf.

Elke unit ondergaat rigoureuze luchtdichtheids- en vacuümtests om ervoor te zorgen dat er geen lekpunten bestaan in de hele machine of de componenten ervan. Strikte prestatie-, corrosiebestendigheids- en duurzaamheidstests garanderen dat elke unit een zeer betrouwbaar product is.

Het verdampingscondensorframe en de behuizingsplaten maken gebruik van hoogwaardige gegalvaniseerde aluminium-zinkplaten of roestvrijstalen platen, die behoren tot de meest corrosiebestendige materialen die tegenwoordig beschikbaar zijn. Hun levensduur is 3 tot 6 keer langer dan die van gewone gegalvaniseerde platen, met voordelen zoals hoge thermische weerstand, uitstekende hittebestendigheid en een esthetisch aantrekkelijk uiterlijk. Na het lassen ondergaat de warmtewisselaar een uitgebreide thermisch verzinken om de corrosiebestendigheid te verbeteren.

Het koelwatersysteem van de unit is uitgerust met een elektronische ontkalker om kalkaanslag uit het open-loop koelwater te verwijderen, algen te elimineren en de operationele efficiëntie en betrouwbaarheid te verbeteren.

Betrouwbaar Oliebehandelingssysteem: De compressor bevat een gepatenteerde hoogrendement olieafscheider, terwijl een externe unit mechanische en adsorptietechnologieën combineert voor secundaire olieafscheiding. Bovendien wordt een unieke verdampingsconcentratie en ejector olie-terugvoeringstechnologie gebruikt. Dit verbetert de warmte-uitwisselingsefficiëntie en waarborgt tegelijkertijd de betrouwbaarheid van de unit.

Zelf-adaptieve Differentiële Druk Olievoorziening en Efficiëntieverbeteringstechnologie (Optioneel) Tijdens koeling bij lage temperaturen in de winter, past automatisch de opening van de compressor afvoerdrukstabiliserende klep aan om de afvoerdruk op de vereiste minimumdrempel te houden. Dit verbetert de operationele efficiëntie van de unit en waarborgt tegelijkertijd de benodigde differentiële oliedruk.

Eenvoudige Installatie

Met een geïntegreerd structureel ontwerp worden de compressor, verdamper, verdampingscondensor, koudwater hydraulische module (inclusief koudwaterpomp, waterfilter en aanvulwaterklep) en waterbehandelingssysteem ondergebracht in een modulaire frame. Deze compacte structuur minimaliseert de voetafdruk, waardoor klanten alleen koudwaterleidingen en stroomtoevoer hoeven aan te sluiten voor een efficiënte werking. De unit maakt gebruik van een modulair ontwerp, waarbij grote componenten worden opgesplitst in kleinere onderdelen voor gemakkelijk transport en hijsen ter plaatse. Het maakt een werking met één unit of een netwerkwerking van maximaal drie modulaire units met één compressor van elke grootte mogelijk.

Stille Werking

Semi-hermetische schroefcompressor beschikt over een dubbelwandige schaalstructuur met trillingsdempende pads als standaarduitrusting op de basis, waardoor een soepele en betrouwbare werking met lage geluidsniveaus wordt gegarandeerd. De condensor maakt gebruik van een axiale ventilator van aluminiumlegering die speciaal is ontworpen voor verdampingskoeling, met voorwaarts gebogen bladen en een gestroomlijnde inlaatbuis. Deze configuratie levert lage luchtweerstand, hoge luchtstroom, laag geluidsniveau en hoge efficiëntie.

Intelligente Besturing

1. Slimme Besturing

De unit maakt gebruik van een geavanceerde microcomputercontroller, die precieze besturing, uitgebreide functionaliteit en hoge automatisering biedt.

Biedt meerdere bedrijfsmodusinstellingen om aan diverse gebruikersbehoeften te voldoen;

Meerdere automatische beschermingscontroles waarborgen de operationele veiligheid van de unit;

10-inch touchscreen display biedt uitgebreide monitoring van de bedrijfsparameters van de unit. Gebruiksvriendelijke interface zorgt voor intuïtieve bediening, waardoor echte one-touch start/stop functionaliteit mogelijk is.

2. Multi-Unit Groepsbesturingssysteem (Optioneel)

Multi-unit groepsbesturingssystemen berekenen automatisch de realtime belastingen voor airconditioningsystemen. Tegelijkertijd selecteren ze, op basis van prestatiekoppeling en energie-efficiëntieberekeningsmodellen voor elk apparaat, automatisch optimale bedrijfsplannen en besturingsstrategieën. Dit beheert op intelligente wijze de compressor, koudwaterpomp en verdampingscondensorcirculatie. Het verbetert effectief de realtime operationele efficiëntie van het airconditioningsysteem onder variabele belastingsomstandigheden, verbetert de stabiliteit en precisie van de watertemperatuurregeling, verhoogt de algehele energie-efficiëntie van het systeem en vermindert het operationele energieverbruik en de kosten.Ondersteunt netwerkgroepsbesturing voor maximaal 8 verdampingskoelunits van hetzelfde model, uitgerust met zelfstandige waterkoelmodules;

Ondersteunt netwerkgroepsbesturing voor maximaal 8 verdampingskoelunits van elk model en hun bijbehorende koudwater elektrische kleppen (optioneel), samen met externe waterdrukmogules.

Technologische Voordelen

Economische Vergelijking

Analyse van Toepassingsproject:

De bouwoppervlakte voor airconditioning in een bepaald project is 7.500 m². De koellastindex is 150 W/m². De ontwerplast is 1.125 kW. De koelperiode is 180 dagen, met 10 uur werking per dag. De unit-efficiëntie is 0,75. Industriële elektriciteitstarieven worden berekend tegen 1,0 $/kWh.
